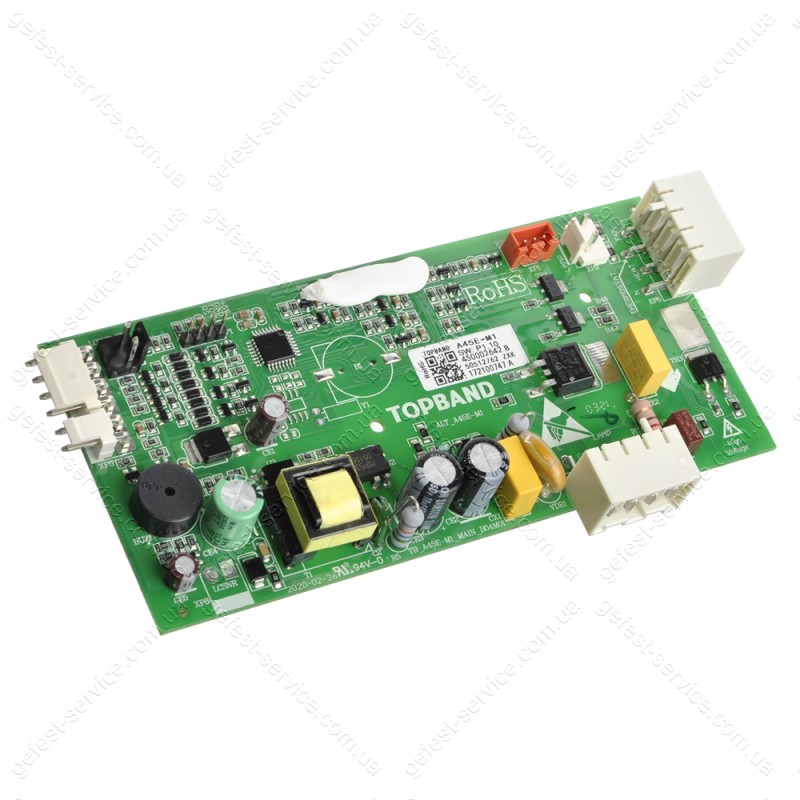

Модуль управления TOPBAND А45Е-М1 (прошивка P1.10) для холодильников ATLANT с системой NO-FROST:
- ХМ-4421-ххх-N, ХМ-4424-ххх-N, ХМ-4425-ххх-N, ХМ-4426-ххх-N,
- ХМ-4521-ххх-N, ХМ-4524-ххх-N.
Модуль управления TOPBAND А45Е-М1 с прошивкой P1.10 предназначен для холодильников с двумя температурными датчиками и одним нагревателем испарителя. Ранее выпускались модули с тремя датчиками, но в новых версиях используется только два (третий датчик не задействован).
Устаревшие аналоги (для справки):
- Н45E-М1 NIAKOM 908081410197 прошивка 55 - 2 нагревателя испарителя (устанавливался до 14 недели 2014 года)
- Н45E-М1 NIAKOM 908081410197 прошивка 61 - 1 нагреватель испарителя (устанавливался с 14 недели 2014 года)
- Н45Е-М1 NIAKOM 908081410209 прошивка 55 - 2 нагревателя испарителя (устанавливался до 14 недели 2014 года)
- Н45Е-М1 NIAKOM 908081410209 прошивка 61 - 1 нагреватель испарителя (устанавливался с 14 недели 2014 года)
- Н45Е-М1 NIAKOM 908081410209 прошивка 75 - 1 нагреватель испарителя (устанавливался с 14 недели 2014 года)
- Т45Е-М1 YDL 908081410203 прошивка V2.06 - 1 нагреватель испарителя
- Т45Е-М1 YDL 908081410203 прошивка V3.01 - 1 нагреватель испарителя
- А45Е-М1 TOPBAND 908081410231 прошивка P1.09 - 3 температурных сенсора, 1 нагревтель испарителя.
Блоки управления TOPBAND А45Е устанавливаются на холодильники ATLANT серий ХМ-44хх-ххх-N и ХМ-45хх-ххх-N с декабря 2018 года. Применяется с панелью монтажной 768742203809.
Блок управления А45Е состоит из:
- Модуля управления А45Е-М1 (код 908081410231),
- Модуля индикации А45Е-М2 с ЖК-дисплеем (код 908081410235).
Компоненты блока А45Е не взаимозаменяемы с элементами блоков Н45Е и Т45Е.
- Модуль управления А45Е-М1 можно заменить только на аналогичный А45Е-М1.
- Модуль индикации А45Е-М2 — только на А45Е-М2.
- Допускается полная замена блока управления А45Е на Н45Е или Т45Е.
| Наименование детали | Код | Возможная замена | Код |
МУ Н45Е-М1 NIAKOM
ПО: «П61», «П75» | 908081410209 | Унифицирован с МУ Т45Е-М1 YDL
ПО: «2.06», «3.01» | 908081410203 |
| МИ Н45Е-М2 NIAKOM | 908081410211 | Унифицирован с МИ Т45Е-М2 YDL | 908081410204 |
МУ Т45E-М1 YDL
ПО: «2.06», «3.01» | 908081410203 | Унифицирован с МУ Н45Е-М1 NIAKOM
ПО: «П61», «П75» | 908081410209 |
| МИ Т45Е-М2 YDL | 908081410204 | Унифицирован с МИ Н45Е-М2 NIAKOM | 908081410211 |
МУ А45Е-М1 TOPBAND
ПО: «P1.09», «P1.10» | 908081410231 | Разунифицирован, замена на такой же или на
комплект модулей YDL или NIAKOM | |
| МИ А45Е-М2 TOPBAND | 908081410235 | Разунифицирован, замена на такой же или на
комплект модулей YDL или NIAKOM | |
